Disjoncteur iC60n 10A - 2 pôles - courbe C - 10kA -
Acti9 Schneider
Marque Schneider Réf : A9F74210
Avantages et caractéristiques
- Facile et rapide à utilisation
| Marque | Schneider |
|---|
| Référence Fab |
A9F74210 |
| Type |
Disjoncteur |
|
Conforme CE
|
oui
|
| Garantie |
18 mois |
| Couleur |
blanc |
| Utilisation |
Installation électrique tertiaire ou Industrielle |
| Dimensions |
4 pas de 9 mm |
| Gamme |
iC60N |
| Nombres de pôles |
2 Pôles |
| Calibre |
10A |
| Courbe |
C |
| Pouvoir de coupure |
10 kA |
| Raccordement Amont |
Peignable ou Fils ( appareil à vis ) |
| Raccordement Aval |
Fils ( appareil à vis ) |
| Tension d'utilisation |
240 / AC 50/60Hz |
| Aptitude au sectionnement |
Oui conforme EN 60898 |
Caractéristiques complémentaires
- - 6000 A Icn at 400 V AC 50/60 Hz conforming to EN/IEC 60898-1
nbsp;- 36 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-2
nbsp;- 10 kA Icu à <= 125 V CC se conformer à EN/CEI 60947-2
nbsp;- 10 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-2
nbsp;- 20 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-2
nbsp;- 6 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-2
nbsp;- 36 kA Icu à 100…133 V CA 50/60 Hz se conformer à EN/CEI 60947-2
- Catégorie d'emploi :
- Catégorie A se conformer à EN 60947-2
- Catégorie A se conformer à CEI 60947-2
- Aptitude au sectionnement :
- Oui se conformer à EN 60898-1
- Oui se conformer à EN 60947-2
- Oui se conformer à IEC 60898-1
- Oui se conformer à IEC 60947-2
- Normes : CEI 60947-2 / EN 60947-2 / IEC 60898-1 / EN 60898-1
Type de commande : Par maneton
- Mode d'installation : Encliquetable
- Indication ON / OFF
- Support de montage : Rail DIN
- Position du pôle neutre : Gauche
- Hauteur : 85mm
- Largeur : 36.mm
- Profondeur : 78.5mm
- Longueur de dénudage des fils : 13 mm
- Normes : EN/IEC 60898-1
+
Bloc différentiel Vigi 2P 40A 300mA type AC SCHNEIDER
Acti9 iC60
Marque Schneider Réf : A9V44240
Avantages et caractéristiques
- Facile et rapide à utilisation
| Marque | Schneider |
|---|
| Référence Fab |
A9V44240 |
| Type |
Bloc différentiel Vigi |
|
Conforme CE
|
oui
|
| Garantie |
18 mois |
| Couleur |
blanc |
| Utilisation |
Installation électrique tertiaire ou Industrielle |
| Dimensions |
4 pas de 9 mm |
| Gamme |
iC60N |
| Nombres de pôles |
2 Pôles |
| Calibre |
40 A |
| Sensibilité |
300 ma - AC |
| Pouvoir de coupure |
10 kA |
| Raccordement Amont |
|
| Raccordement Aval |
Fils ( appareil à vis ) |
| Tension d'utilisation |
240 / 440V AC 50/60Hz |
| Aptitude au sectionnement |
Oui conforme EN 60898 |
Caractéristiques complémentaires
- gamme : Acti 9
- fonction produit : Dispositifs différentiels résiduels additionnels
- nom abrégé de l'appareil : Vigi iC60
- description des pôles : 2P
- In courant assigné d'emploi : 40 A
- sensibilité du différentiel : 300 mA
- temporisation du différentiel : Instantané
- classe de différentiel : Classe AC
- compatibilité de gamme : Acti 9 iC60Acti 9 Reflex iC60
- position de l'appareillage dans l'installation : Départ
- protection surtension : Sans
- technologie différentiel : Indépendant de la tension
- [Ui] tension assignée d'isolement : 500 V CA 50/60 Hz conforme à IEC 60947-2
- [Uimp] tension assignée de tenue aux chocs : 6 kV conforme à IEC 60947-2
- signalisation locale : Indicateur de déclenchement
- mode d'installation : Encliquetable
- support de montage : Rail DIN
- connexion électrique à MCB : Connecteur
- compatibilité du bloc de distribution du peigne de jeu de barres : Bas
- hauteur : 91 mm
- largeur : 72 mm
- profondeur : 73,5 mm
- poids : 0.245 kg
- couleur : Blanc
- mode de raccordement : Borne du type à cage dessous 1 câble(s) 1...35 mm² rigide sans extrémité de câble Borne du type à cage dessous 1 câble(s) 1...25 mm² souple sans extrémité de câble Borne du type à cage dessous 1 câble(s) 1...25 mm² souple avec extrémité de câble
- longueur de dénudage des fils : 14 mm (bas)
- couple de serrage : 3.5 N.m (bas)

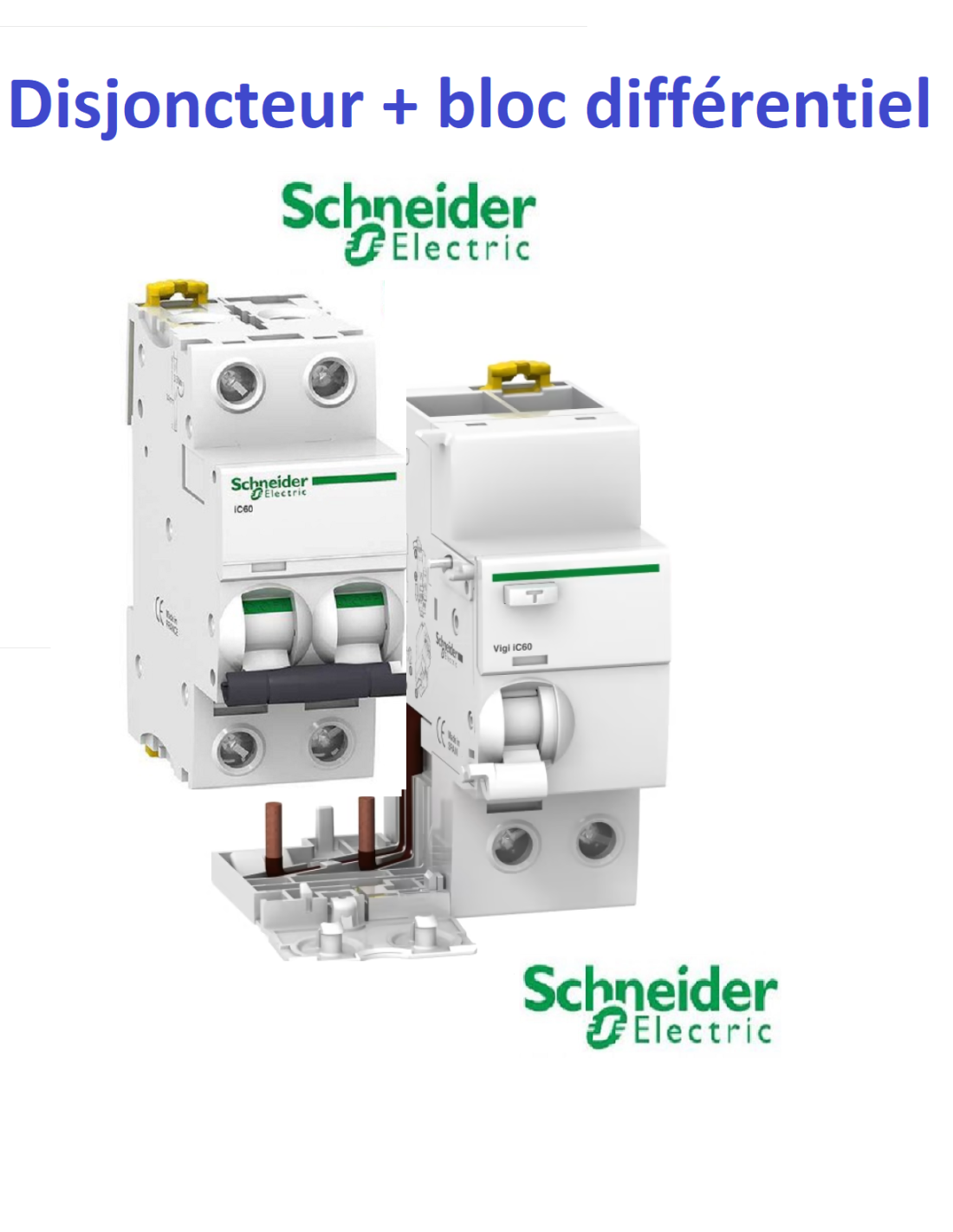

Appareils a assembler
