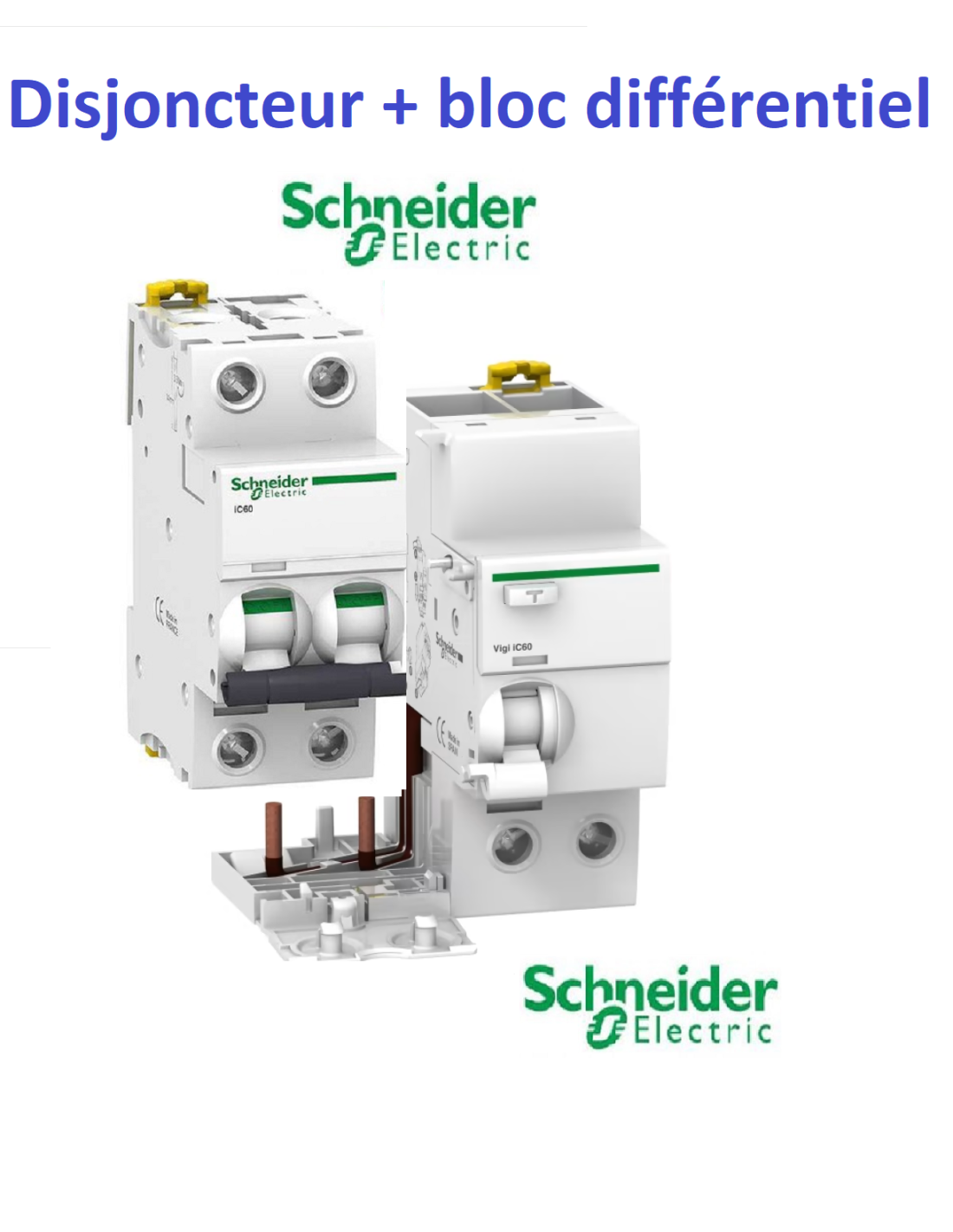

Disjoncteur iC60n 20A - 2 pôles - courbe C - 10kA -
Acti9 Schneider
Marque Schneider Réf : A9F74220
Garantie 2 ans
Avantages et caractéristiques
- Facile et rapide à utilisation
Marque | Schneider |
---|---|
Référence Fab | A9F74220 |
Type | Disjoncteur |
Conforme CE
|
oui
|
Garantie | 18 mois |
Couleur | blanc |
Utilisation | Installation électrique tertiaire ou Industrielle |
Dimensions | 4 pas de 9 mm |
Gamme | iC60N |
Nombres de pôles | 2 Pôles |
Calibre | 20A |
Courbe | C |
Pouvoir de coupure | 10 kA |
Raccordement Amont | Peignable ou Fils ( appareil à vis ) |
Raccordement Aval | Fils ( appareil à vis ) |
Tension d'utilisation | 240 / AC 50/60Hz |
Aptitude au sectionnement | Oui conforme EN 60898 |
Caractéristiques complémentaires
- - 6000 A Icn at 400 V AC 50/60 Hz conforming to EN/IEC 60898-1
nbsp;- 36 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-2
nbsp;- 10 kA Icu à <= 125 V CC se conformer à EN/CEI 60947-2
nbsp;- 10 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-2
nbsp;- 20 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-2
nbsp;- 6 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-2
nbsp;- 36 kA Icu à 100…133 V CA 50/60 Hz se conformer à EN/CEI 60947-2 - Catégorie d'emploi :
- Catégorie A se conformer à EN 60947-2
- Catégorie A se conformer à CEI 60947-2 - Aptitude au sectionnement :
- Oui se conformer à EN 60898-1
- Oui se conformer à EN 60947-2
- Oui se conformer à IEC 60898-1
- Oui se conformer à IEC 60947-2 - Normes : CEI 60947-2 / EN 60947-2 / IEC 60898-1 / EN 60898-1
Type de commande : Par maneton
- Mode d'installation : Encliquetable
- Indication ON / OFF
- Support de montage : Rail DIN
- Position du pôle neutre : Gauche
- Hauteur : 85mm
- Largeur : 36.mm
- Profondeur : 78.5mm
- Longueur de dénudage des fils : 13 mm
- Normes : EN/IEC 60898-1
+
Bloc différentiel Vigi 2P 40A 300mA type AC SCHNEIDER
Acti9 iC60
Marque Schneider Réf : A9V44240
Garantie 2 ans
Avantages et caractéristiques
- Facile et rapide à utilisation
Marque | Schneider |
---|---|
Référence Fab | A9V44240 |
Type | Bloc différentiel Vigi |
Conforme CE
|
oui
|
Garantie | 18 mois |
Couleur | blanc |
Utilisation | Installation électrique tertiaire ou Industrielle |
Dimensions | 4 pas de 9 mm |
Gamme | iC60N |
Nombres de pôles | 2 Pôles |
Calibre | 40 A |
Sensibilité | 300 ma - AC |
Pouvoir de coupure | 10 kA |
Raccordement Amont | |
Raccordement Aval | Fils ( appareil à vis ) |
Tension d'utilisation | 240 / 440V AC 50/60Hz |
Aptitude au sectionnement | Oui conforme EN 60898 |
Caractéristiques complémentaires
- gamme : Acti 9
- fonction produit : Dispositifs différentiels résiduels additionnels
- nom abrégé de l'appareil : Vigi iC60
- description des pôles : 2P
- In courant assigné d'emploi : 40 A
- sensibilité du différentiel : 300 mA
- temporisation du différentiel : Instantané
- classe de différentiel : Classe AC
- compatibilité de gamme : Acti 9 iC60Acti 9 Reflex iC60
- position de l'appareillage dans l'installation : Départ
- protection surtension : Sans
- technologie différentiel : Indépendant de la tension
- [Ui] tension assignée d'isolement : 500 V CA 50/60 Hz conforme à IEC 60947-2
- [Uimp] tension assignée de tenue aux chocs : 6 kV conforme à IEC 60947-2
- signalisation locale : Indicateur de déclenchement
- mode d'installation : Encliquetable
- support de montage : Rail DIN
- connexion électrique à MCB : Connecteur
- compatibilité du bloc de distribution du peigne de jeu de barres : Bas
- hauteur : 91 mm
- largeur : 72 mm
- profondeur : 73,5 mm
- poids : 0.245 kg
- couleur : Blanc
- mode de raccordement : Borne du type à cage dessous 1 câble(s) 1...35 mm² rigide sans extrémité de câble Borne du type à cage dessous 1 câble(s) 1...25 mm² souple sans extrémité de câble Borne du type à cage dessous 1 câble(s) 1...25 mm² souple avec extrémité de câble
- longueur de dénudage des fils : 14 mm (bas)
- couple de serrage : 3.5 N.m (bas)
Appareils a assembler
