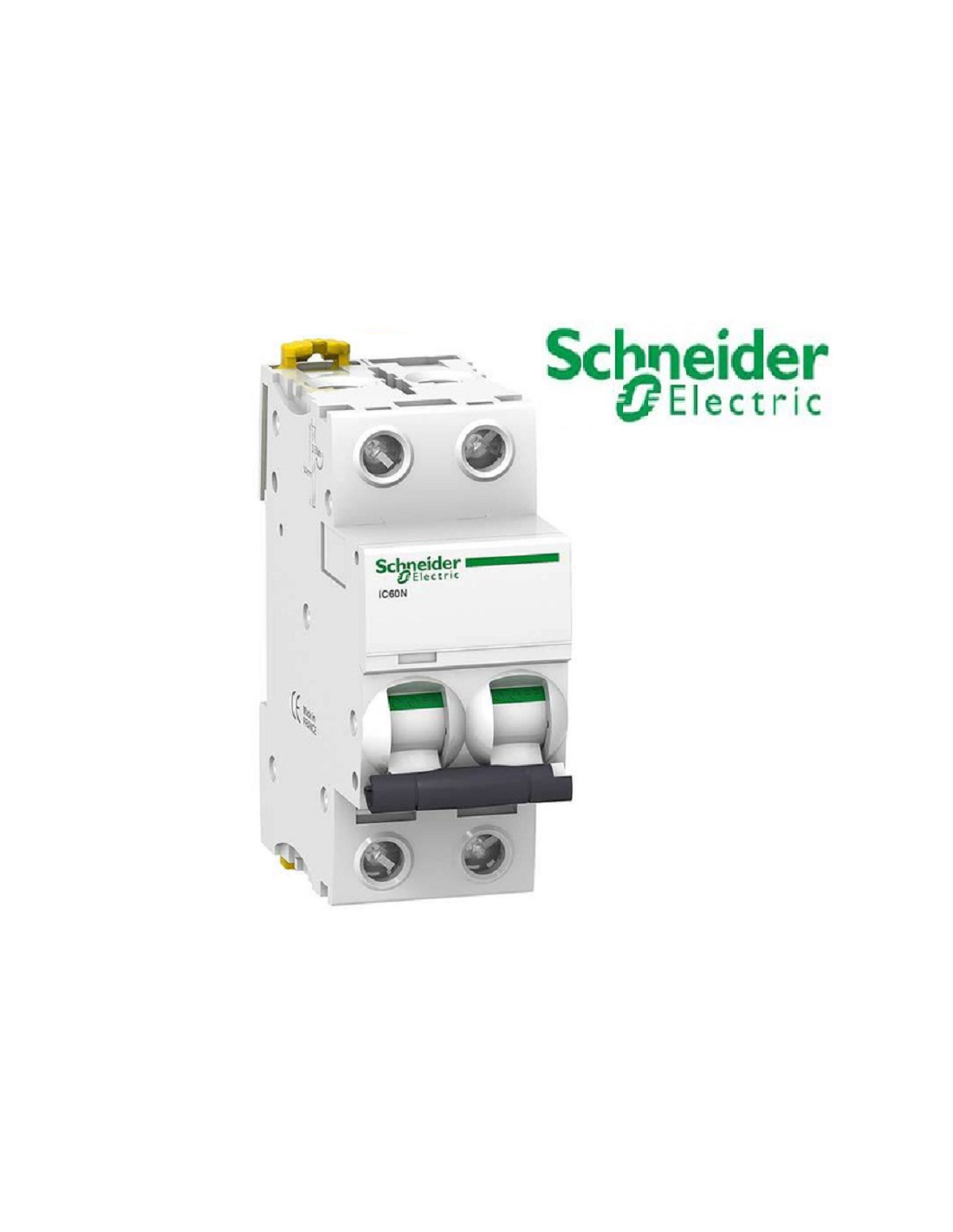

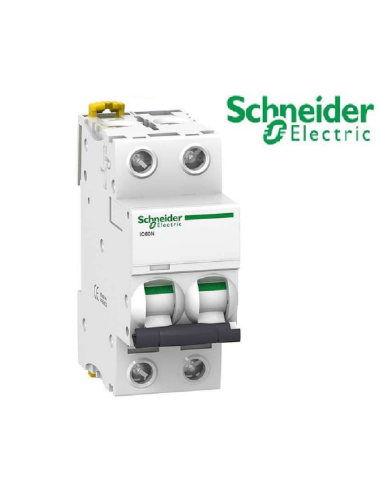

Disjoncteur iC60n 20A - 2 pôles - courbe D - 10kA -
Acti9 Schneider
Marque Schneider Réf : A9F75220
Avantages et caractéristiques
- Facile et rapide à utilisation
| Marque | Schneider |
|---|
| Référence Fab |
A9F75220 |
| Type |
Disjoncteur |
|
Conforme CE
|
oui
|
| Garantie |
18 mois |
| Couleur |
blanc |
| Utilisation |
Installation électrique tertiaire ou Industrielle |
| Dimensions |
4 pas de 9 mm |
| Gamme |
iC60N |
| Nombres de pôles |
2 Pôles |
| Calibre |
20 A |
| Courbe |
D |
| Pouvoir de coupure |
10 kA |
| Raccordement Amont |
Peignable ou Fils ( appareil à vis ) |
| Raccordement Aval |
Fils ( appareil à vis ) |
| Tension d'utilisation |
240 / AC 50/60Hz |
| Aptitude au sectionnement |
Oui conforme EN 60898 |
Caractéristiques complémentaires
- description des pôles : 2P
- nombre de pôles protégés : 2
- In courant assigné d'emploi : 20 A
- type de réseau : CCCA
- technologie de déclencheur : Thermique-magnétique
- courbe de déclenchement : D
- pouvoir de coupure : 50 kA Icu conforme à EN/IEC 60947-2 - 220...240 V CA 50/60 Hz50 kA Icu conforme à EN/IEC 60947-2 - 380...415 V CA 50/60 Hz50 kA Icu conformément à EN/IEC 60947-2 - 12...60 V AC 50/60 Hz50 kA Icu conformément à EN/IEC 60947-2 - 100...133 V AC 50/60 Hz25 kA Icu conformément à EN/IEC 60947-2 - 440 V AC 50/60 Hz6000 A Icn conforme à EN/IEC 60898-1 - 400 V CA 50/60 Hz10 kA Icu conforming to EN/IEC 60947-2 -
- catégorie d'emploi : A conforme à EN 60947-2A conforme à IEC 60947-2
- aptitude au sectionnement : Oui conforme à EN 60947-2Oui conforme à IEC 60947-2Oui conforme à EN 60898-1Oui conforme à IEC 60898-1
- normes : IEC 60898-1IEC 60947-2EN 60947-2EN 60898-1
Type de commande : Par maneton
- Mode d'installation : Encliquetable
- Indication ON / OFF
- Support de montage : Rail DIN
- Position du pôle neutre : Gauche
- Hauteur : 85mm
- Largeur : 36.mm
- Profondeur : 78.5mm
- Longueur de dénudage des fils : 13 mm
- Normes : EN/IEC 60898-1
